Система построенная Gazon

Конфигурация системы:
CPU:	Athlon XP 1500+(1333)@2000+(1670)
MB:	MSI KT3 Ultra (MS-6380E) на VIA KT333
RAM:	256 Mb DDR333 Samsung
Video:	ATI Radeon 7500Le 64Mb DDR
HDD	Seagate Baracuda ATA5 60 Gb
	HDD IBM Deskstar DTLA 305040 40 Gb
Power:	IN-WIN Power Man IW-P300A2 300W
Конфигурация водяного охлаждения:
Обьем(носитель):	5 литров (Тосол "Север")
Помпа:	Погружаемая Atman 2000л/ч 38W H 2м.
Резервуар:	пластиковый контейнер для продуктов 4л.
Радиатор:	печка, медь от классики.
Вентилятор:	JAMICON 12B, включен на 6В
Шланги:	12мм. силикон, не армированные, на перегибах стоят хомуты.
Водоблок на CPU:	от Ключа с SHIM, c переработанным креплением и дополнительной полировкой подошвы
Водоблок на Чипсете:	самодельный (силуминовый игольчато-штыревой из радиатора)
Включение:	последовательное Chipset->CPU.

Корпус, вид спереди. Панель отображения и управления режимами работы термостата.

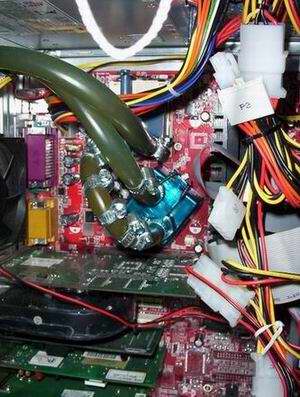

Водоблоки на процессоре и чипсете соединены последовательно, хомуты предотвращают перегиб шлангов. корпусные вентиляторы на вдув на передней панели (5B) и выдув на задней (5B). С видео снят штатный кулер, поставленна турбина на 7В с кожухом, вытяжка за корпус.


Водоблок от Ключа: медь, "Змейка" в 4 прохода.


Блок водяного охлаждения, внешний вид.

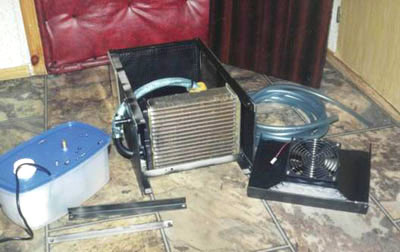

Блок водяного охлаждения: контейнер с помпой, радиатор, вентилятор с кожухом.


Термостат собран на заглушке передней панели из термореле «Мастер КИТ», термодатчик помещен в резервуар с тосолом. Температура срабатывания реле изменяется потенциометром, при достижении пороговой температуры включается питание вентилятора охлаждения радиатора, которое изменяется вручную от 1,5 до 12В.

Тесты

Тестирование (без термостата, с выключенными корпусными вентиляторами)

Температура окружающей среды 22 град.
На прогретом около часа процессоре получасовой просмотр видеоролика (20% загрузки CPU),
после запуск BurnK7 (30 мин., 100% загрузки CPU), после 30 мин. покоя.
Мониторинг проводился CPUCooL v.7.1.4.
Для CPUCooL v.7.1.4:
Синий график - загрузка CPU, %;
Коричневый график v температура CPU (датчик под процессором);
Красный график v температура материнской платы ( термодатчик находиться в районе северного моста и стабилизаторов напряжений).

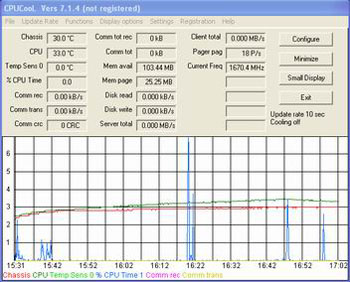

Тестирование с термостатом



Температура окружающей среды 22 град.
Компьютер в покое.
Мониторинг проводился CPUCooL v.7.1.4.; PCAlert v.3.4.60.0; цифровым мультиметром MAS345 (с функцией подключения к ПК)
Для CPUCooL v.7.1.4:
Синий график - загрузка CPU, %;
Зеленый график v температура CPU (датчик под процессором);
Красный график v температура материнской платы ( термодатчик находиться в районе северного моста и стабилизаторов напряжений).
Для MAS345:
термопара размещалась в резервуаре с тосолом;
зеленый график - температура тосола.
